ミオレックス
ミオレックスは、優れた断熱性・機械強度、卓越した寸法安定性、抜群のコストパフォーマンス、アスベストを使用しない安全性、電気絶縁性、機械加工性等を兼ね備えた特徴があります。
特長

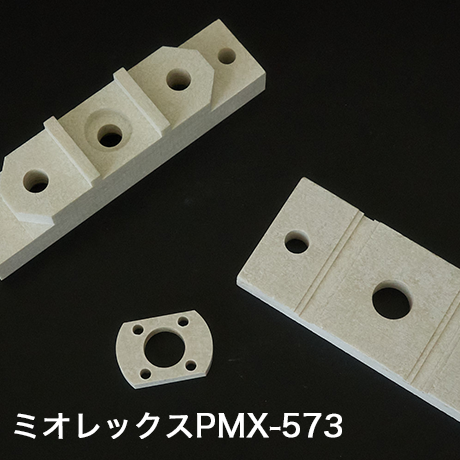

| PMX-573 | 耐熱特性と経済性を兼ね備えたグレードです |
| PMX-561 | 高耐熱性と経済性を兼ね備え、幅広い用途に対応できる汎用性の高いグレードです |
| PMX-562 | PMX-562は食品衛生法の認定材料です |
| PGX-595 | シリーズの中では耐熱性・機械的強度・寸法安定性等に優れた信頼性の高いグレードです |
| PGE-6771 | ガラスエポキシ積層板を改良し強度・耐熱を高めた積層板です。 無機系材料にない高い機械強度が最大の特徴です |
用途
| PMX-573 | 繊維機械用断熱板、車両用防熱板、一般機械装置用耐熱・断熱材料 |
| PMX-561 | タイヤ、ゴム成形機用断熱板、一般直圧プレス、金型用断熱板、 ICモールド金型側面板、誘導加熱炉及び電気炉用絶縁板 |
| PMX-562 | 製パン機、他食品製造機械装置 |
| PGX-595 | ICモールド成形機用断熱板、精密金型用断熱板、電子部品搬送用及び検査治具、半導体製造装置、射出成形機用断熱板 |
| PGE-6771 | 射出成形機用断熱板、ブロー成形機用断熱板、ゴム成形機用断熱板、精密金型用断熱板 |
品質特性
| 項目【単位】 | 前処理、方向 | ミオレックスシリーズ | 耐熱ガラス エポキシ 積層板 |
||
| PMX-573 | PMX-561 | PGX-595 | PGE-6771 | ||
| PMX-562 | |||||
| 最高使用温度【℃】 | 250 | 500 | 400 | 200 | |
| 圧縮クリープ性【％】 | 180℃-10MPa (200hr) |
0.71 | 0.27 | 0.08 | 0.12 |
| 曲げ強度【MPa】 | A，FW | 100〜150 | 45〜55 | 120〜130 | 450〜540 |
| ※[30〜40] | |||||
| 圧縮強度【MPa】 | A，FW | 150〜200 | 120〜150 | 420〜480 | 500〜580 |
| ※[90〜120] | |||||
| 衝撃強さ(シャルピー)【J/cm²】 | A，FW | 1.5 | 1.1 | 2.5 | 4.5 |
| ※[0.8] | |||||
| 熱膨張率【1/℃】 | A，FW | 6.6ｘ10⁻⁶ | 9.0ｘ10⁻⁶ | 2.3ｘ10⁻⁵ | 6.5ｘ10⁻⁵ |
| 熱伝導率【W/(m･K)】 | A，FW | 0.3 | 0.3 | 0.3 | 0.3 |
| 体積抵抗率【Ω・cm】 | ★1 FW | 10¹² | 10¹⁴ | 10¹⁵ | 10¹⁵ |
| ★2 FW | 10⁷ | 10⁹ | 10¹³ | 10¹⁴ | |
| 吸水率【％】 | 水中浸漬 | 2.0〜5.0 | 4.0〜6.0 | 0.1 | 0.05 |
| 24hr後 | ※[8.0〜10.0] | ||||
| 比重 | A | 2.0〜2.2 | 2.0〜2.2 | 2.0〜2.1 | 1.8〜1.9 |
| 備考 | ◆鉄道車両用材料燃焼試験不燃性 | ||||
| 厚み5mm以上 | ◆PMX-562は食品衛生法陶磁器製器具の規格試験適合 | 厚み1mm | |||
記号の説明 A：常態 FW：層に垂直
※上記数値は測定値の一例であり、保証値ではありません
※[ ]内の値はPMX-562の測定値です
★1体積抵抗率は4hr/150℃乾燥後
★2体積抵抗率は100hr/25℃90％吸湿後
標準寸法
| 製品名 | 厚み(mm) | 素材寸法（mm） |
| PMX-573 | 3〜30 | 1000ｘ1000 |
| 31〜50 | 900ｘ900 | |
| PMX-561 | 3〜35 | 1000ｘ1000 |
| 5〜25 | 950ｘ1250 | |
| PMX-562 | 4〜25 | 950ｘ1250 |
| PGX-595 | 1〜30 | 1000ｘ1000 |
| 3〜30 | 1000ｘ1200 | |
| PGE-6771 | 0.5〜50 | 1000ｘ1000 |
| 0.5〜50 | 1000ｘ1200 | |
| 3〜50 | 1000ｘ2000 |
