Service

ルミボード™

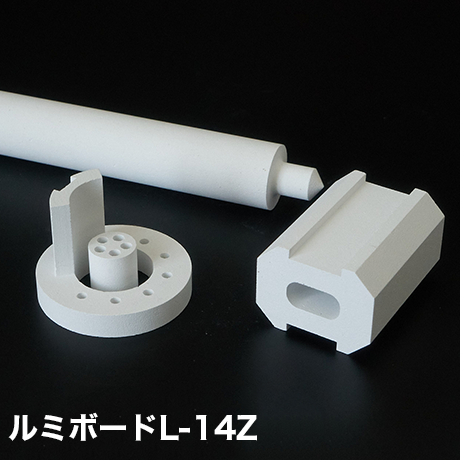

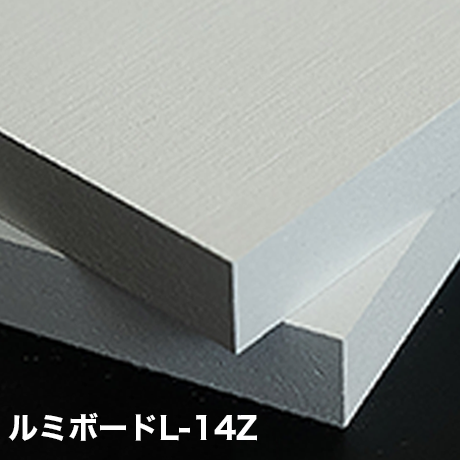

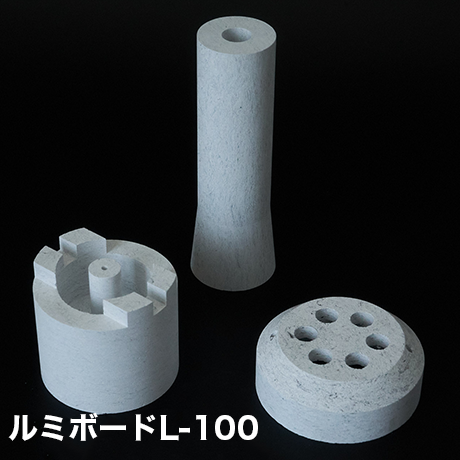

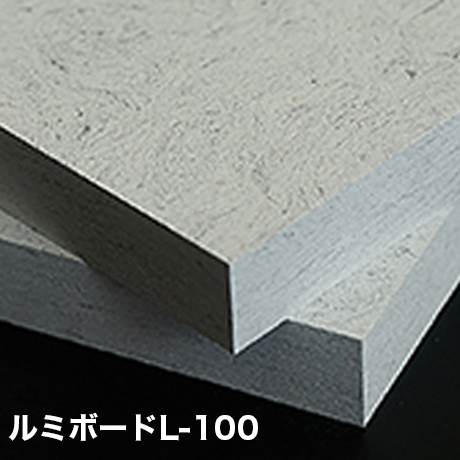

ルミボードは、耐熱性に優れたアスベストフリーのゾノトライト系けい酸カルシウム板です。機械加工性に優れ、溶融アルミニウム合金と直接接触する樋、スパウト、フロート、ホットトップリング用ヘッダー材およびダイカスト用保持炉など移送、鋳造、保持系の断熱材として最適です。製品には2種類ありL-14Zは標準用、L-100は特殊補強繊維入りで、ホットトップリングなどの鋳造部材として使用されています。

特長

・耐熱性、断熱性、高温での寸法安定性に優れる
・優れた切削加工性
・溶融アルミに濡れにくい

用途

・レードル・ファーネス用バックアップ材
・ブラウン管焼成台
・製鉄機械向け断熱板
・製糸機械向け断熱板
・溶融アルミ用断熱材

品質特性

項目【単位】   物性値
ルミボードL-14Z ルミボードL-100
最高使用温度【℃】   1000 1000
密度【kg/m³】   840 800
デュロ硬さ【Dスケール】   64 64
曲げ強さ【MPa】 常態 8.8 9.3
750℃ｘ24hr 6.8 6.1
1000℃ｘ24hr 1.7 1.0
圧縮強さ【MPa】 0.5％圧縮歪 0.7 0.9
1.0％圧縮歪 2.3 2.7
加熱収縮率【%】 750℃ｘ24hr 長さ0.4
厚さ1.1		 長さ0.4
厚さ1.1
1000℃ｘ24hr 長さ0.9
厚さ4.6		 長さ0.6
厚さ2.0
熱伝導率【W/(m･K)】 300℃ 0.20 0.19
500℃ 0.20 0.20
700℃ 0.20 0.20

※上記数値は測定値の一例であり、保証値ではありません。
※高温被熱のデータは、加熱後の常温での実測値です

標準寸法

製品名 ルミボードL-14Z ルミボードL-100
素材寸法(mm) 1260ｘ1275，1260ｘ2550
標準厚さ(mm) 12.7，19.1，25.4，28.5，31.8，38.1
44.5，50.8，63.5，76.2，101.6
